RSE-165 [大型コイルライン]

RSE-165の特徴
高張力鋼板に対応したコイルフィーダラインです。
≪基本構成≫
・スキッドカ＆コイルカ 　コイル材をアンコイラに装着するコイル置き台と搬送台車
・アンコイラ　 コイル材を保持して、コイル外周から巻きほぐす装置
・コイル押えオープナ 　アンコイラのコイル材を巻きほぐして、レベラに通板する時に材料を案内する装置
　（オープナ）とコイラ材のバラケを押える装置
・油圧シャー　 コイル材の途中切断や先端及び末端の切断をする装置
・レベラ　 複数の上下ロール間にコイル材を通して、巻き癖をとり平坦にする装置
・ループテーブル　 材料の通板時と連続運転時のたるみを受ける昇降テーブル
・カウンタフィーダ 　サーボモータで上下ロールを駆動してコイル材を定寸で間欠送りする装置
・マイクロフィーダ（エンドフィーダ） 　コイルエンドを定寸送りする装置

写真 (写真をクリックすると拡大します)

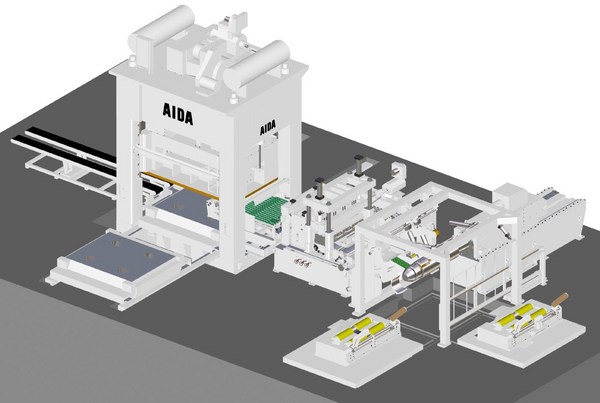

ライン構成
コイルカー Ｃ-20-165
アンコイラ ＥＡ-20-165
コイル押え・オープナー ＨＤ-165Ｈ
レベラー ＬＡ-16560Ｐ
ループテーブル ＬＴ-Ｅ
カウンタフィーダ ＲＳＥ-165
塗油装置 有
マイクロフィーダ MF-165
プレス ＰＭＸ-Ｌ4-10000（1）
装備 製品搬送コンベヤ

ライン仕様
コイル材質 SAPH、SPC、表面処理鋼板
コイル質量[t] 20
コイル外径[mm]  ～ φ1800
コイル内径[mm] φ508
板幅[mm] 350 ～ 1650
板厚[mm] 0.6 ～ 6
送り長さ
プレスマスタ[mm]		 1050
送り長さ
フィーダマスタ[mm]		 2000
無負荷ストローク[spm] 20 ～ 70
ライン速度[m/min]  ～ 40
