大型LFシリーズ

セールスポイント
厚板、幅広コイル材の順送(プログレッシブ)加工及びブランク加工のプレスラインにおけるコイル供給装置として威力を発揮します。
能力ラインナップ
板幅200~1600mm、板厚0.5~3.2mm、コイル重量3~15tの薄板幅広コイル材用レベラ(LFX)のラインと、
板幅200~1850mm、板厚1.0~12mm、コイル重量3~25tの厚板幅広コイル材用レベラ(LFH)のラインがあります。
板幅200~1850mm、板厚1.0~12mm、コイル重量3~25tの厚板幅広コイル材用レベラ(LFH)のラインがあります。
製品名 | 板幅 [mm] |
板厚 [mm] |
コイル質量 [t] |
コイル外径 [mm] |
コイル内径 [mm] |
|
---|---|---|---|---|---|---|

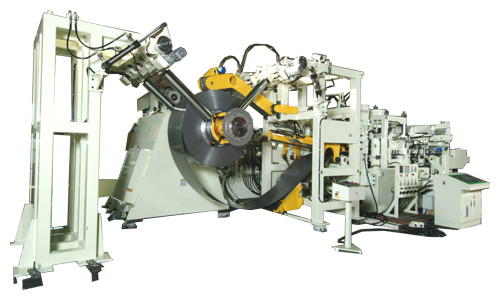

LFH-Ⅱ-1600 | ![]() |
200 ~ 1600 | 0.5 ~ 3.2 | 12 | φ750 ~ φ1800 | φ610 |
LFX-1600 | ![]() |
200 ~ 1600 | 0.5 ~ 2.8 | 12 | φ750 ~ φ1800 | φ508 |
LFH-Ⅱ-1300 | ![]() |
300 ~ 1300 | 0.5 ~ 4.5 | 10 | φ600 ~ φ1600 | φ508 |
