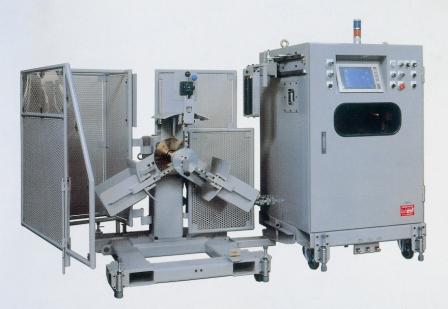

電線自動計測切出装置 [電線切出装置]

電線自動計測切出装置の特徴
電線の測長、巻取りからカッタによる切断までの作業を行います。
短い切出し長の場合は巻取装置を使用せずに送出装置単体での切出しが可能で、
複数の切出しを連続して行う事ができます。
手動カッタ操作は扉インターロック、両手ボタン操作など安全装置付きです。
対象電線種類 2SV、3SV、2DV、3DV、SNOE、SNOC、SNOW,SNHAL-OC,ACSR-SNOE、ACSR-ANOW,他
最大巻取り電線外径[mm] φ50
巻取り速度[m/min] 高速:30/低速:15
電線測長精度[%] 0~+1(補正機能付)
巻取り外径[mm] φ1000
巻取り幅[mm] 300
巻取り質量[kg] 200
外径寸法および重量 送出し装置
全長[mm] 850
全幅[mm] 850
全高[mm] 1456
質量[kg] 480
外径寸法および重量 巻取り装置
全長[mm] 1250
全幅[mm] 963
全高[mm] 1300
質量[kg] 460
外径寸法および重量 連結時
全長[mm] 2242
質量[kg] 940
