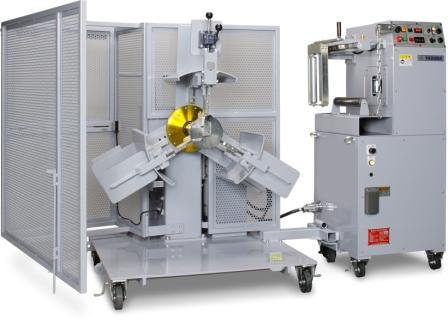

簡易型電線自動計測切出装置 [電線切出装置]

簡易型電線自動計測切出装置の特徴
電線の測長、巻取り作業を行います。
巻取り後、ハンドカッタにより切断します。
(ハンドカッタはお客様にて準備願います。御下命により弊社でご用意いたします。)
巻取り機能のみで送出装置単体での切出しは出来ません。
対象電線種類 2SV、3SV、2DV、3DV、SNOE、SNOC、SNOW,SNHAL-OC,ACSR-SNOE、ACSR-ANOW,他
最大巻取り電線外径[mm] φ50
巻取り速度[m/min] 14~30(ボリューム調整による)
電線測長精度[%] 0~+2
巻取り外径[mm] φ600
巻取り幅[mm] 300
巻取り質量[kg] 200
外径寸法および重量 送出し装置
全長[mm] 520
全幅[mm] 520
全高[mm] 1300
質量[kg] 230
外径寸法および重量 巻取り装置
全長[mm] 1273
全幅[mm] 1356
全高[mm] 1300
質量[kg] 325
外径寸法および重量 連結時
全長[mm] 1273
全幅[mm] 1891
全高[mm] 1300
質量[kg] 555
