後方T型クロス2型積載 [金型交換台車]
後方T型クロス2型積載の特徴
次型を後方の台車にセットしておける2型積載タイプで、入替え作業が外段取り可能となり、型交換のスピードアップが図れます。
またはね上げレールの採用により、プレスのメンテナンス性が向上します。

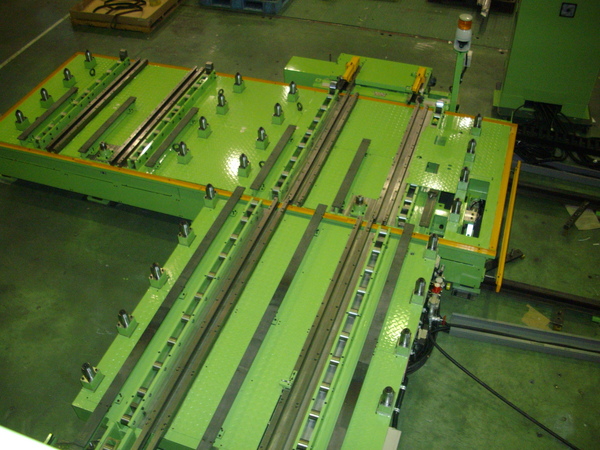

写真 (写真をクリックすると拡大します)
ダイプレート寸法[mm] |
2450×1200 |
金型質量[kg] |
10000×2 |
金型積載個数[個] |
2 |
金型搬送面高さ[mm] |
742 |
走行距離[m] |
2.7 |
走行速度[m/min] |
10 |
金型搬送方式 |
後方T型クロス2型積載方式 |
搬送速度[m/min] |
10 |
|
|
